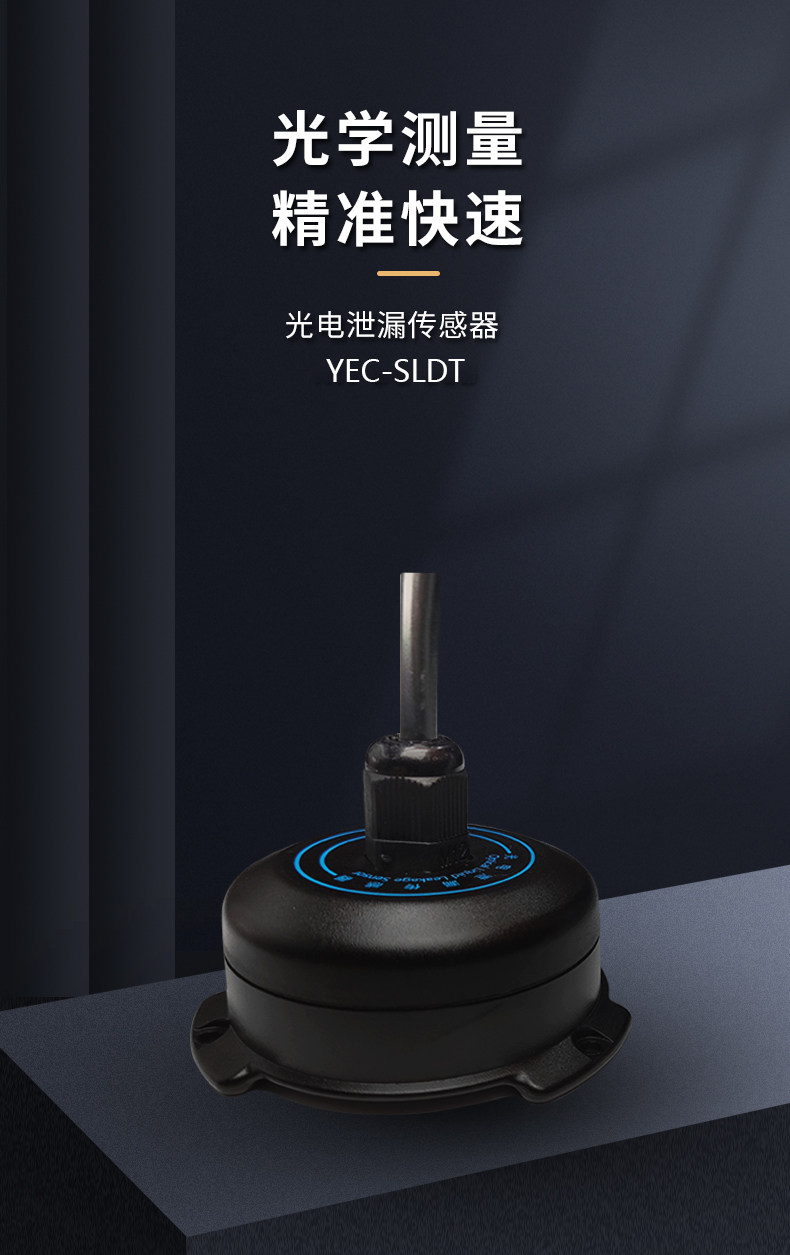

一．產品簡介

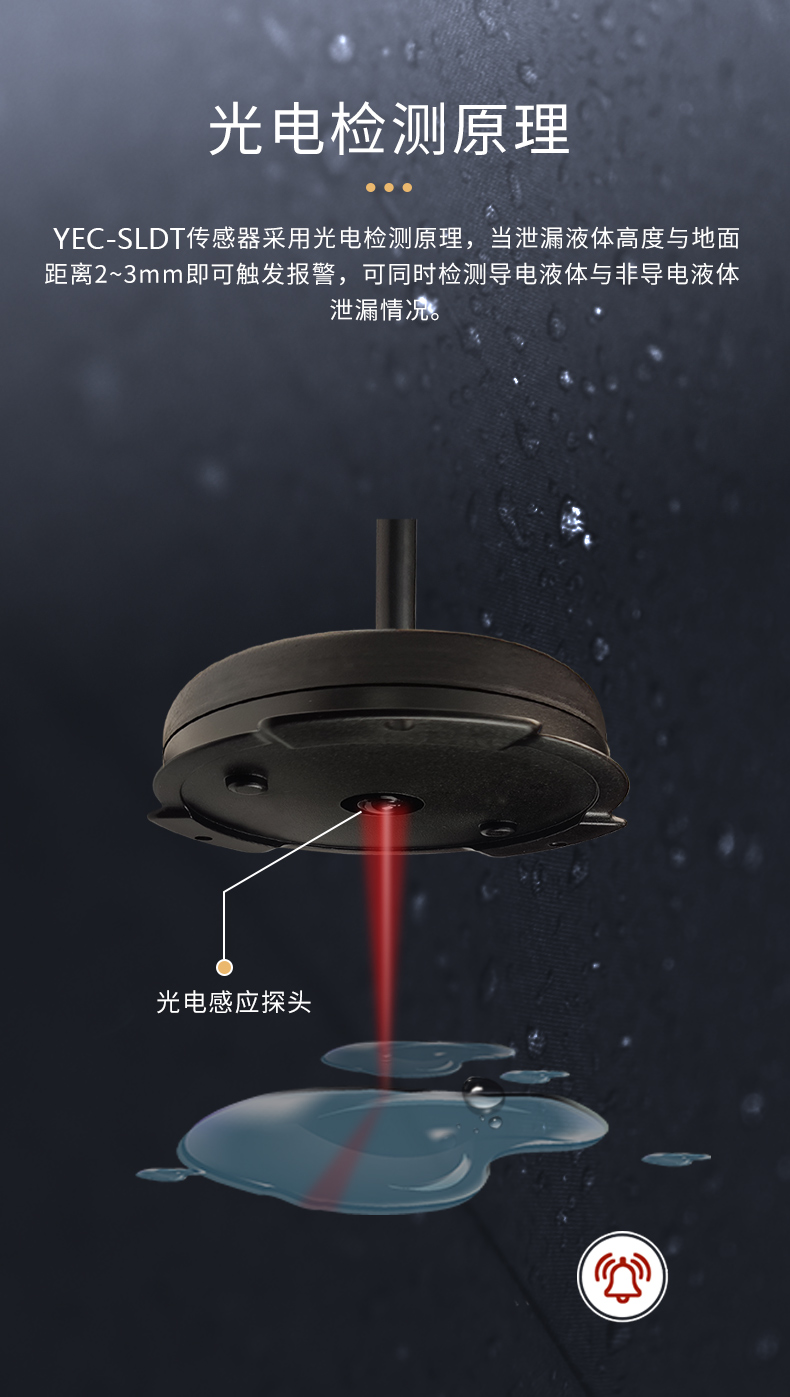

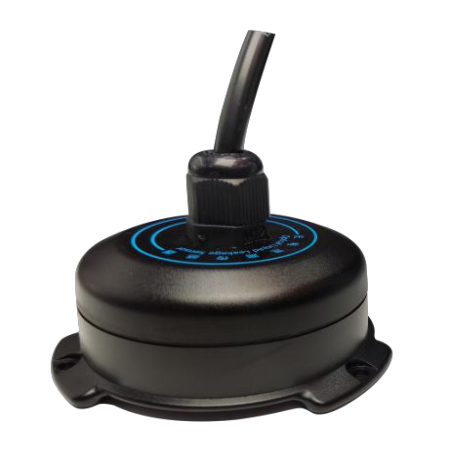

YEC-SLDT 光電水浸傳感器采用光學檢測原理。結構采用全塑封結構設計，電子元器件受環境因素影響小，保證了產品的高精度及可靠性。產品具有靈敏度高，響應時間快，使用方便，便于安裝等特點。傳感器輸出的繼電器觸點信號，可與各種監控系統相整合，實現遠程監控。

 二．適用范圍
YEC-SLDT 適用于 IDC 機房、智能樓宇、發電機房、通訊基站、倉庫等等。

 三．功能特點

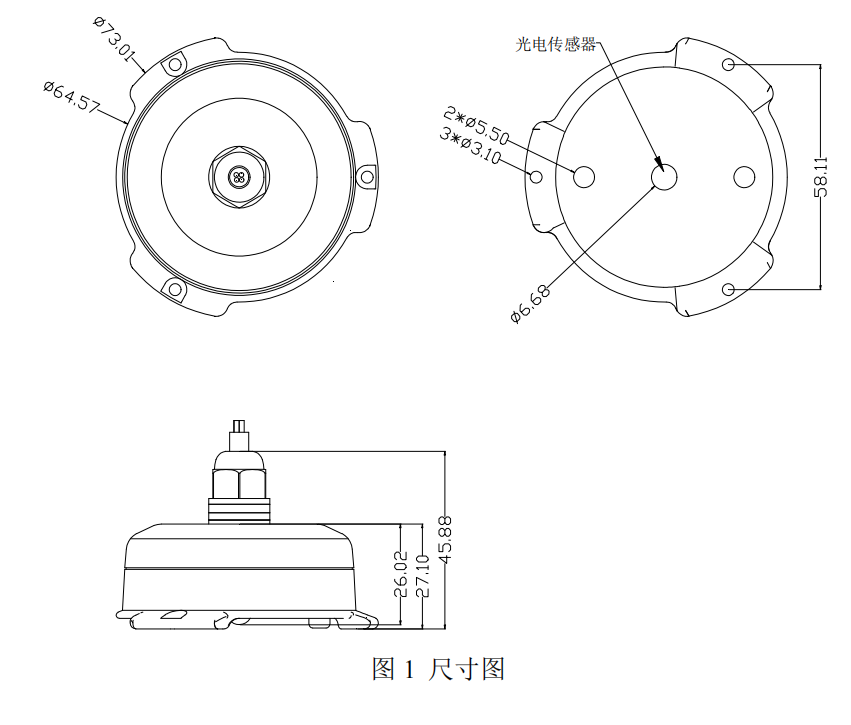

四．產品尺寸（單位：mm，誤差±0.5mm）

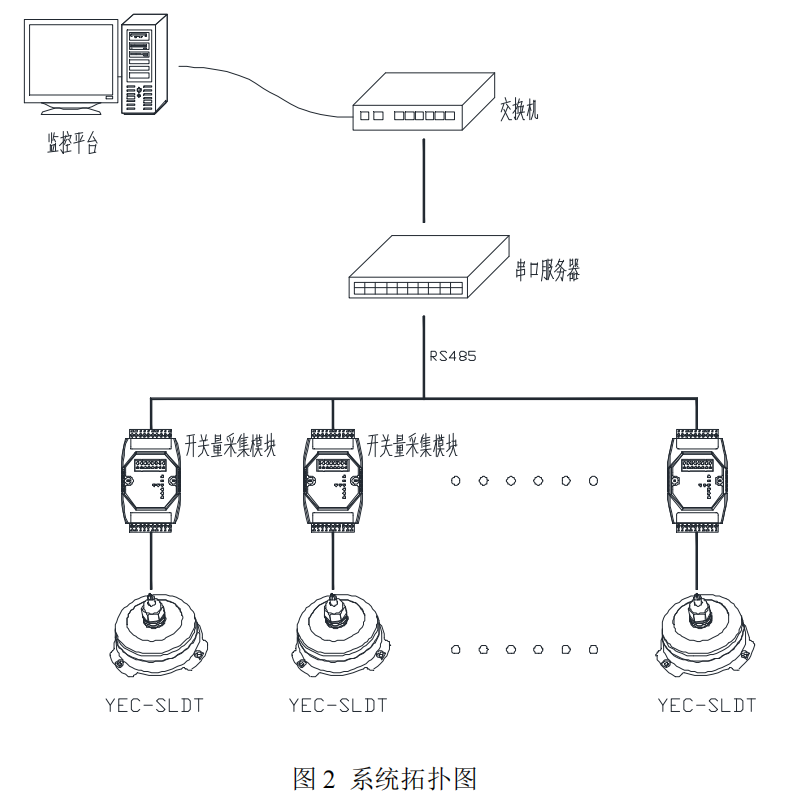

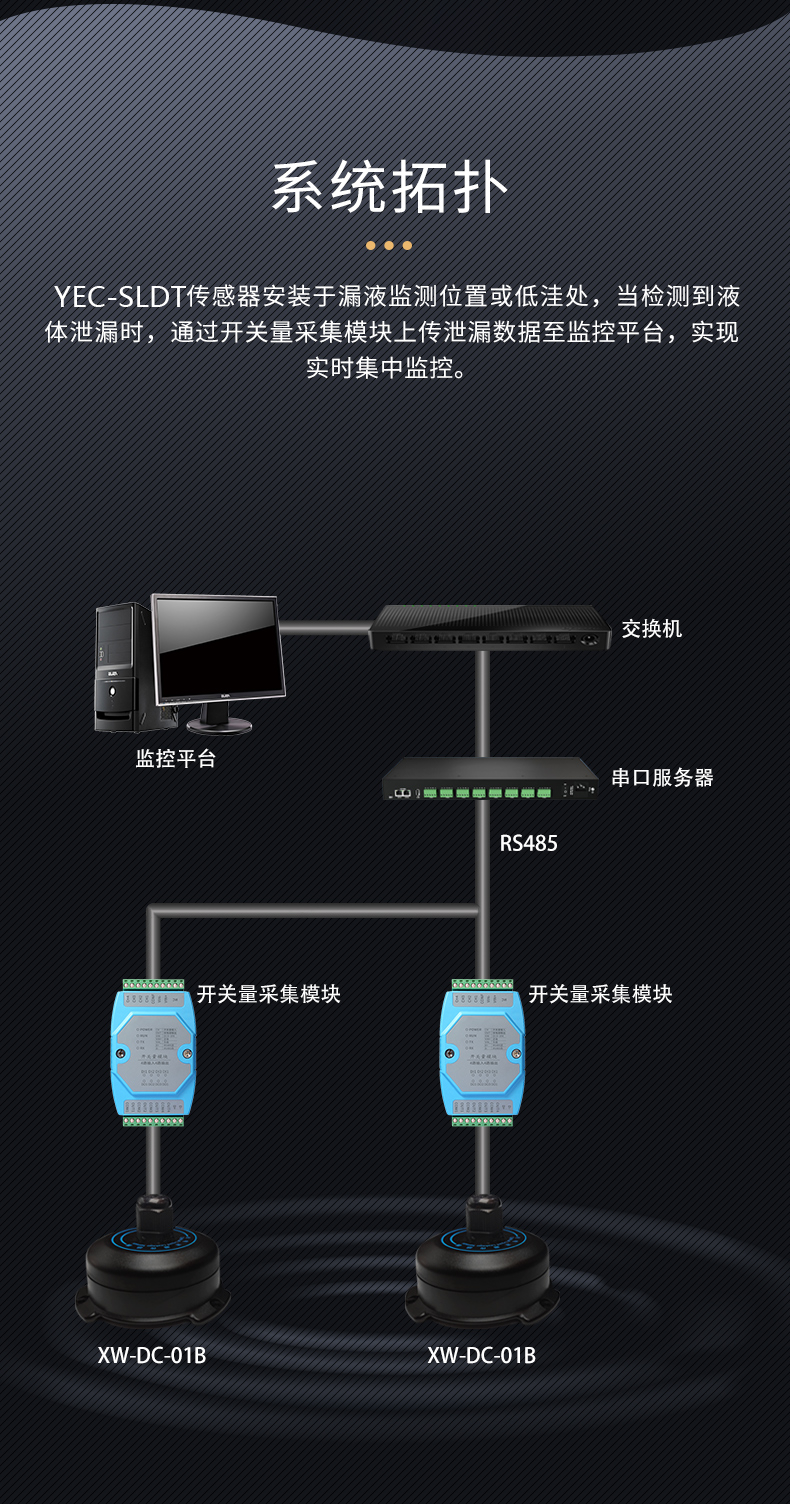

五．系統拓撲圖

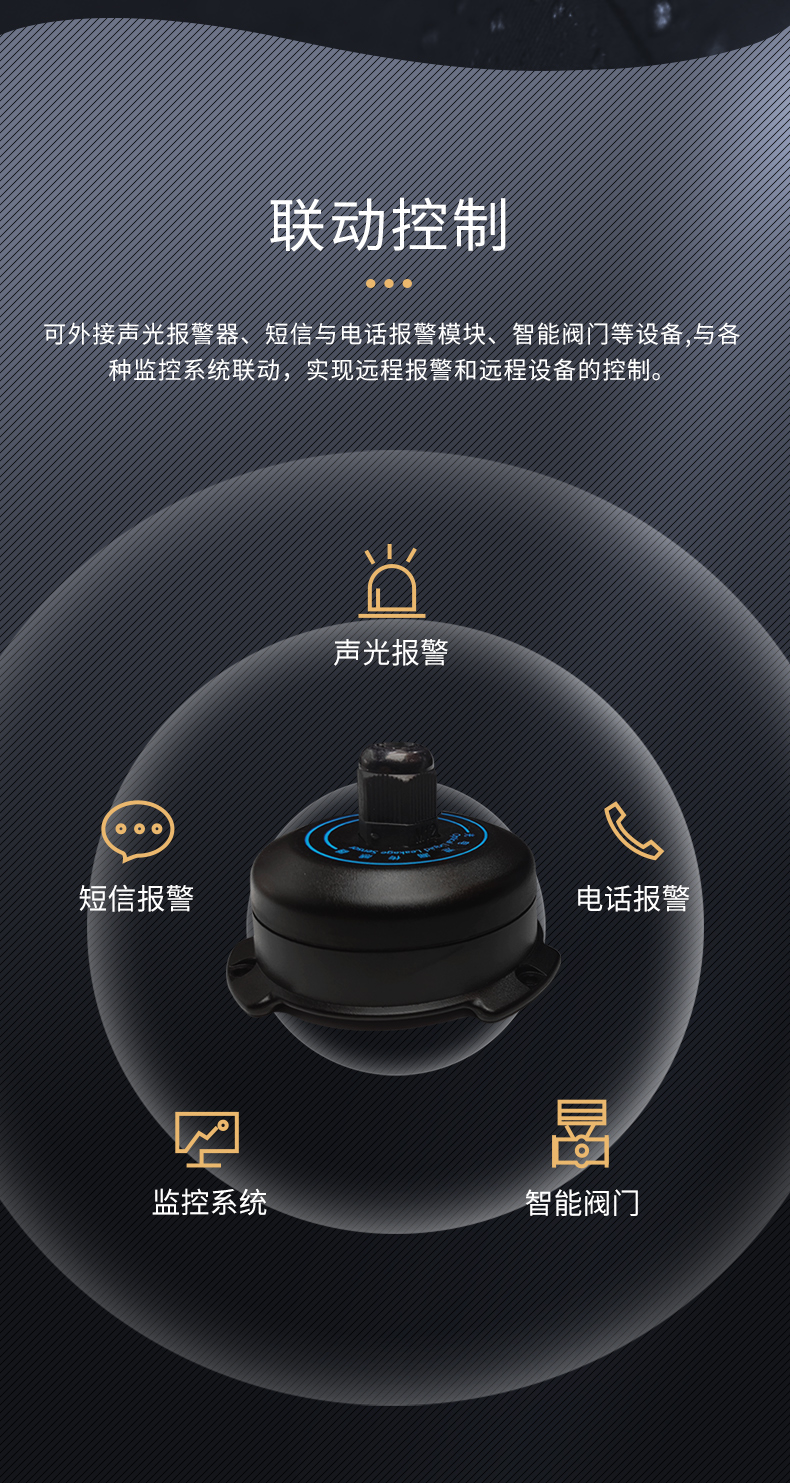

YEC-SLDT 傳感器安裝于漏液監測區域，當檢測到液體泄漏時，通過開關量采集模塊上傳泄漏數據至監控平臺，實現實時集中監控。傳感器輸出的開關量信號可用來控制外圍設備如聲光報警器、電話撥號器、短信模塊、開關量采集模塊等。

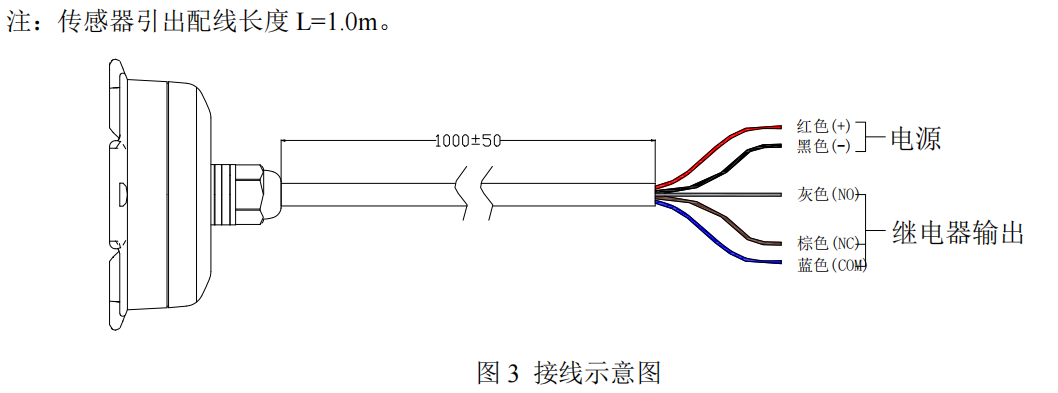

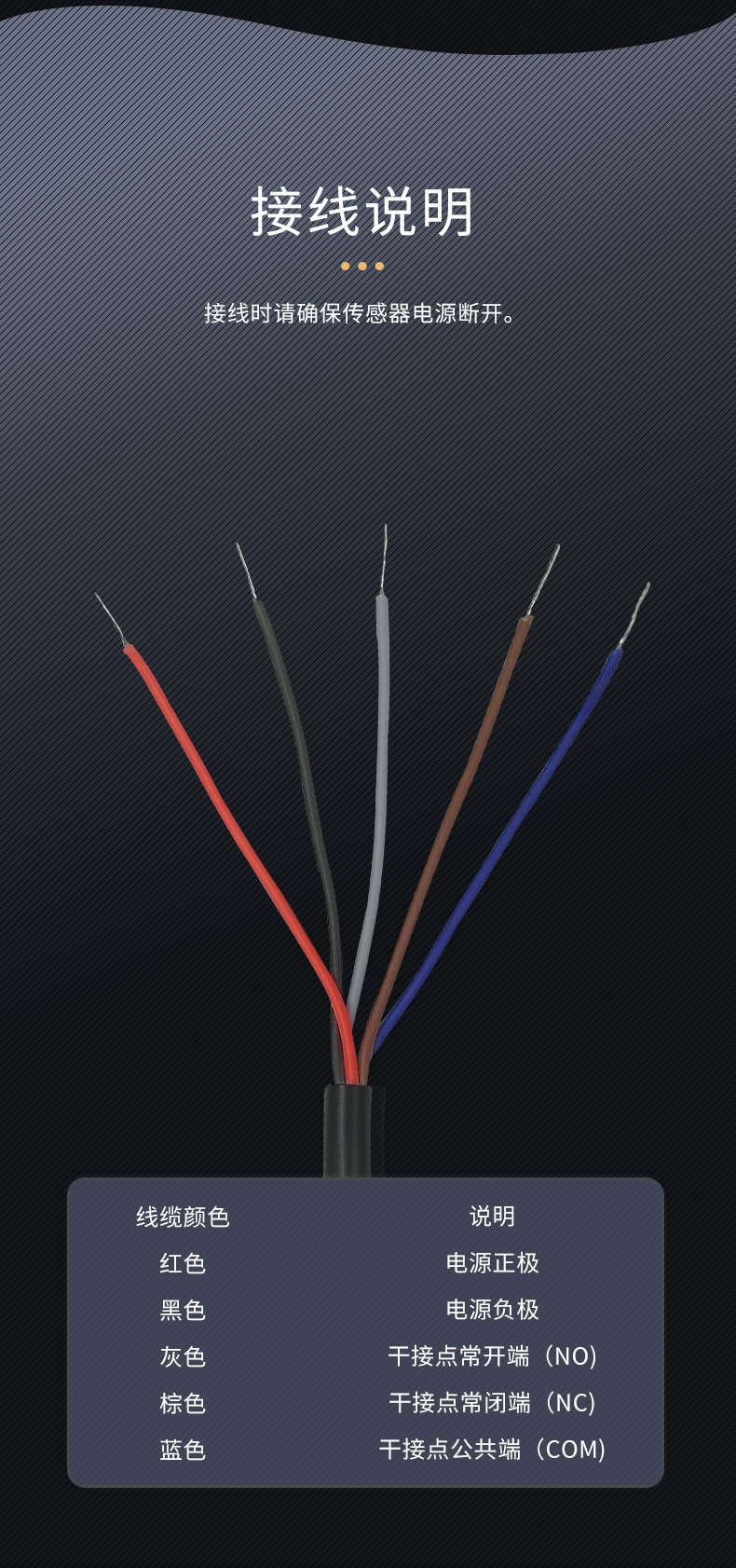

六．接線說明
請在傳感器電源斷開的狀態下進行接線。

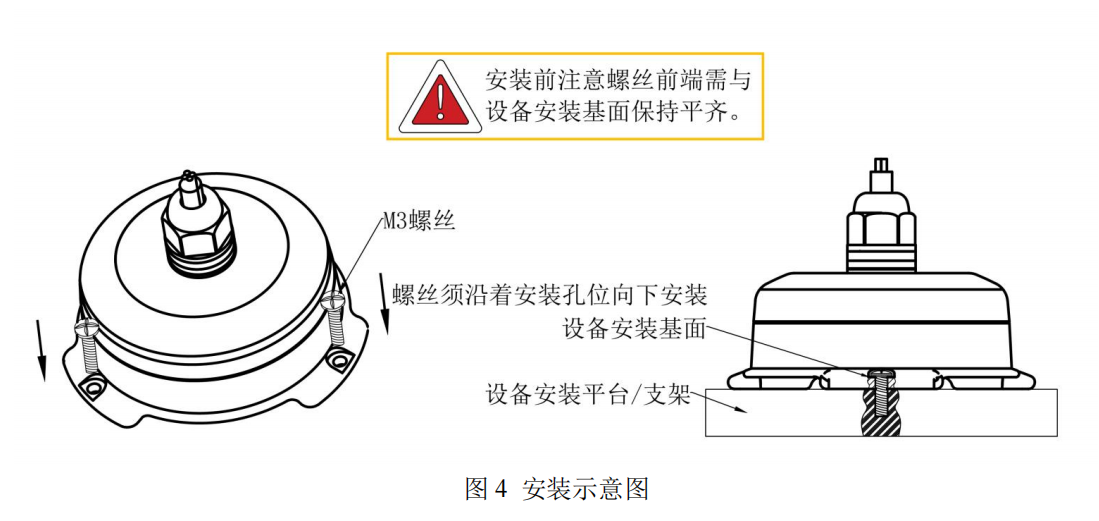

七．安裝說明
YEC-SLDT 傳感器使用螺絲固定定位孔安裝，安裝螺絲規格為 M3。請將傳感器安裝于牢固的地板、
支架或水槽等處，安裝方式如下圖：

八．調試說明
傳感器所有接線步驟完成后，即可按如下指導進行調試工作：
1.當接通傳感器電源時，LED 指示燈綠色常亮。
2.取少量的自來水，將傳感器探頭浸沒于水中，一秒鐘后，LED 指示燈紅色常亮，繼電器動作。
擦干傳感器探頭上的水后，LED 指示燈綠色常亮，繼電器復位。
3.繼電器輸出信號見下表：
